首頁-產品中心-OEM產品 > 手動探針臺 > 小型分析探針臺
產品簡介：可用于6英寸以?xún)?nèi)樣品測試。
更新時間：2019-07-14瀏覽次數：4429產品分類
PRODUCT CATEGORY相關文章
ARTICLES詳細介紹
|

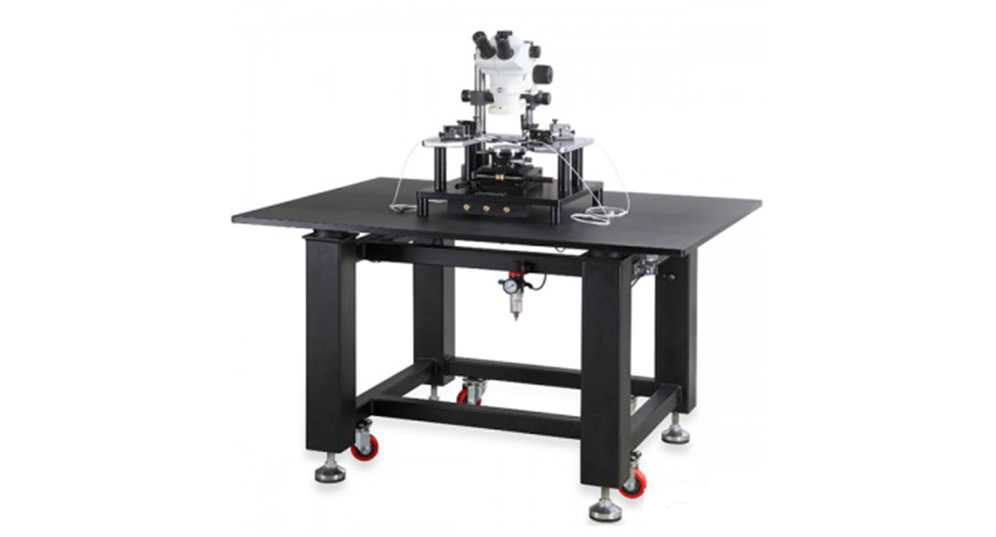

小型分析探針臺 |
||||
|
型號 |
SM-4 |
SM-6 mini |
SM-6 |
|
|
外形 |
400mm長*400mm寬*550mm高 |
400mm長*400mm寬*550mm高 |
680mm長*530mm寬*550mm高 |
|
|
重量 |
約30KG |
約35KG |
約45KG |
|
|
電力需求 |
220VC,50~60Hz |
|||
|
樣品臺 |
尺寸 |
4英寸，可360度旋轉 |
6英寸，可360度旋轉 |
6英寸，可360度旋轉 |
|
X-Y行程 |
4*4英寸 |
4*4英寸 |
6*6英寸 |
|
|
移動精度 |
10um |
|||
|
樣品固定方式 |
真空吸附 |
|||
|
背電極測試功能 |
有，樣品臺電學獨立懸空 |
|||
|
針座平臺 |
U型平臺，多可放置6個針座 |
U型平臺，多可放置8個針座 |
||
|
光學特性 |
顯微鏡行程 |
可360度旋轉，Z軸：50.8mm |
||
|
放大倍數 |
16~100X （200X可選） |
|||
|
CCD像素 |
50W（模擬）/200W（數字）/500W（數字） |
|||
|
點針規格 |
X-Y-Z行程 |
12mm-12mm-12mm |
||
|
機械精度 |
10微米/2微米/0.7微米 |
|||
|
漏電精度 |
10pA/100fA （配置屏蔽箱時） |
|||
|
接口形式 |
香蕉頭/鱷魚夾/同軸/叁軸接口 |
|||
|
可選附件 |
加熱臺 |
光強/波長測試選件 |
||
|
屏蔽箱 |
射頻測試附件 |
|||
|
轉接頭 |
有源探頭 |
|||
|
防震臺 |
低電流/電容測試選件 |
|||
|
鍍金卡盤 |
兼容積分球測試選件 |
|||
|
同軸/三軸卡盤 |
光纖夾具耦合測試選件 |
|||
|
樣品臺快速升降，微調升降裝置選件 |
PCB/封裝夾具測試選件 |
|||
|
樣品臺旋轉微調選件 |
特殊定制 |
|||
|
應用方向 |
芯片及LD/LED/PD測試，PCB/封裝器件測試，射頻測試等。 |
|||
|
特點 |
||||
|
緊湊的結構 |
同軸絲杠傳動結構，線性移動 |
|||
|
輕巧的質量 |
無回程差設計 |
|||
|
實惠的價格 |
10微米以上電極/PAD測試 |
|||
|
高等院校/研究所實驗室使用 |
LD/LED/PD的光強/波長測試 |
|||
|
可用于6英寸以?xún)?nèi)樣品測試 |
材料/器件的IV/CV特性測試 |
|||
