首頁-產品中心-表面表征 > 奧林巴斯工業顯微鏡 > 光學數碼顯微鏡 > DSX1000數碼顯微鏡
產品簡介：DSX1000 數碼顯微鏡用于觀察和測量各種樣品，包括電子元件和金屬材料。此顯微鏡使用簡單，只要放上樣品，就可以輕松地完成 3D 觀察、測量、報告自動生成等一系列操作。
更新時間：2019-06-21瀏覽次數：6031產品分類
PRODUCT CATEGORY相關文章
ARTICLES詳細介紹

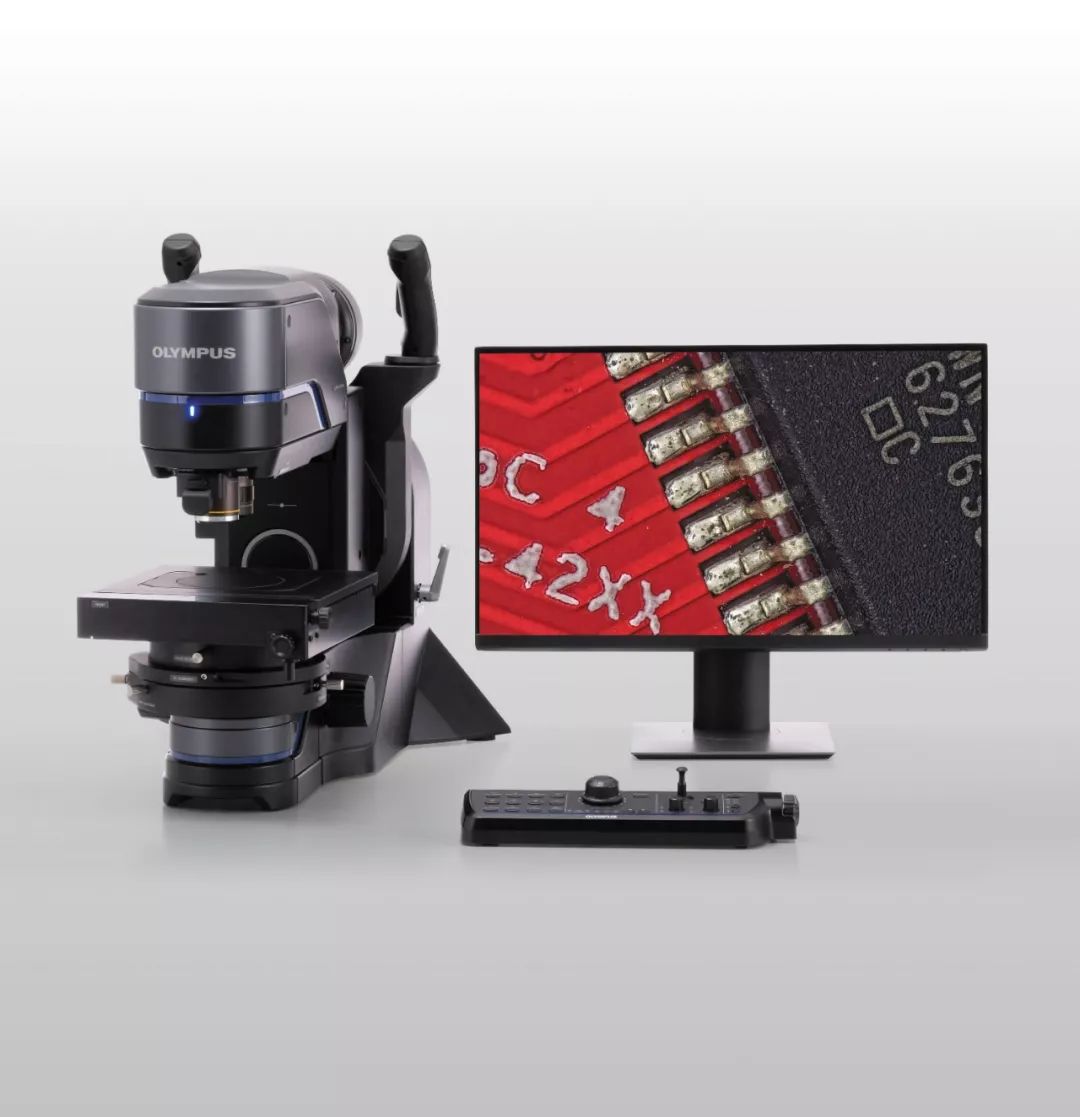

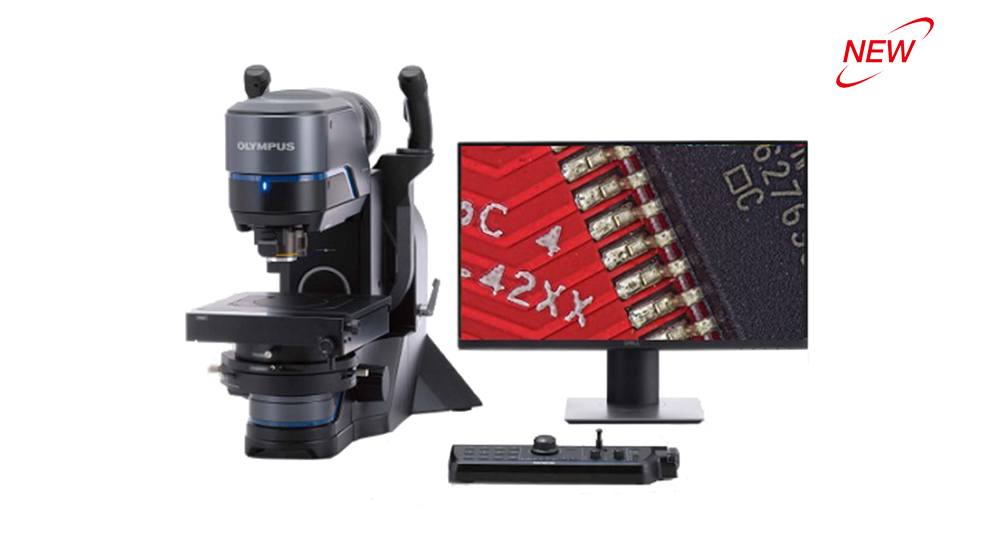

DSX系列數碼顯微鏡將我們卓越的光學技術與的數字技術融為一體。DSX1000數碼顯微鏡用于觀察和測量各種樣品，包括電子元件和金屬材料。此顯微鏡使用簡單，只要放上樣品，就可以輕松地完成 3D 觀察、測量、報告自動生成等一系列操作。
您只需要一臺 DSX1000 顯微鏡就可滿足各種觀察和分析需要，改善檢驗的工作流程。鏡頭數量增加至 15 個，涵蓋20-7,000X的放大倍率。用戶還可以利用該顯微鏡的六種觀察方法，對各種樣品進行觀察與測量。比如突出顯示樣品表面的不規則和輪廓形貌。顯微鏡頭部和載物臺可以分別進行± 90°的自由角度調節，從而滿足對各種復雜外形樣品的任意角度觀察。另外，新開發的算法可以實現更快的 3D 圖像采集，與奧林巴斯傳統數碼顯微鏡相比，速度快了近十倍。后，我們將根據每位用戶的工作環境校準顯微鏡，以幫助用戶實現、高效的觀察和測量。
主要特點
放大倍率范圍 20–7,000X，可旋轉式載物臺。
可迅速切換物鏡和六種觀察方式。
遠心光學系統保證了在整個放大范圍內的測量準確度。
1、放大倍率范圍 20–7,000X，可旋轉式載物臺
DSX1000 數碼顯微鏡新增了 5 個物鏡，物鏡總數達到 15 個。20-7,000X 的放大倍率范圍實現了觀察，而長工作距離物鏡則實現了對不規則樣品的觀察，例如電路板和機加工零件。顯微鏡頭部和載物臺都可以旋轉± 90°，更易于觀察和分析薄樣品，如晶圓，或大型樣品，如汽車部件。

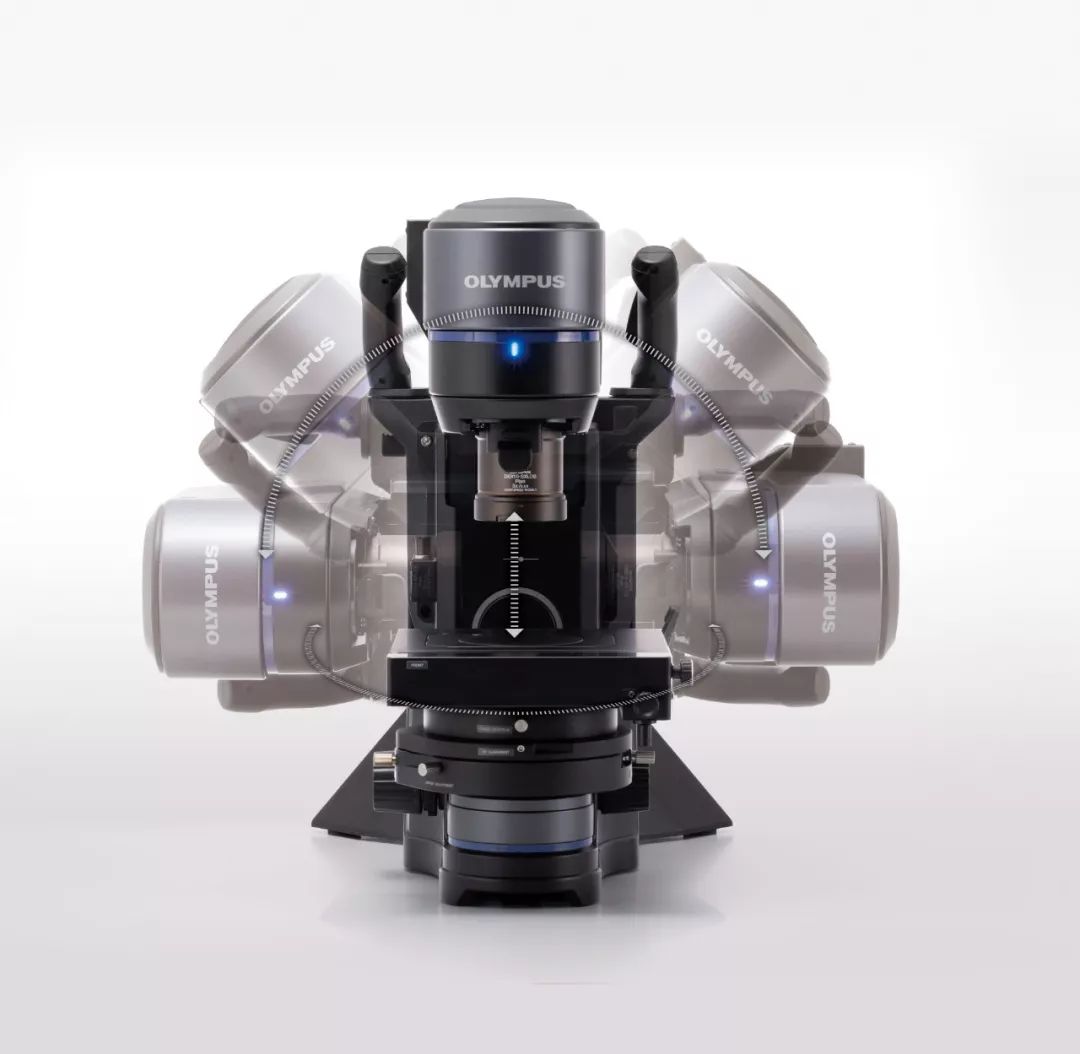

可調節的頭部和載物臺
顯微鏡頭部和載物臺可以分別旋轉± 90°

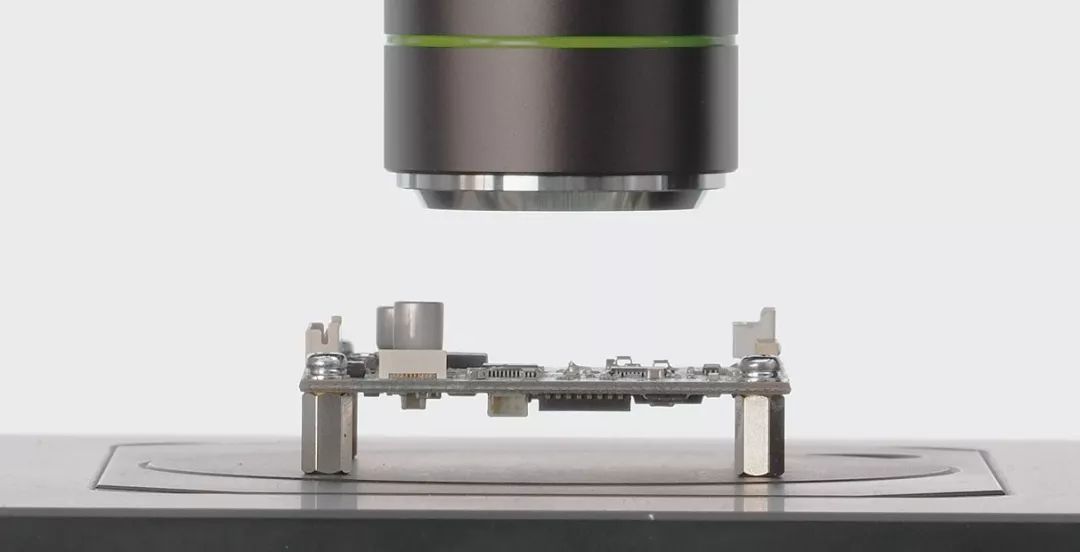

使用高分辨率長工作距離的物鏡
長工作距離使用戶能夠觀察不規則形狀的電子基板。

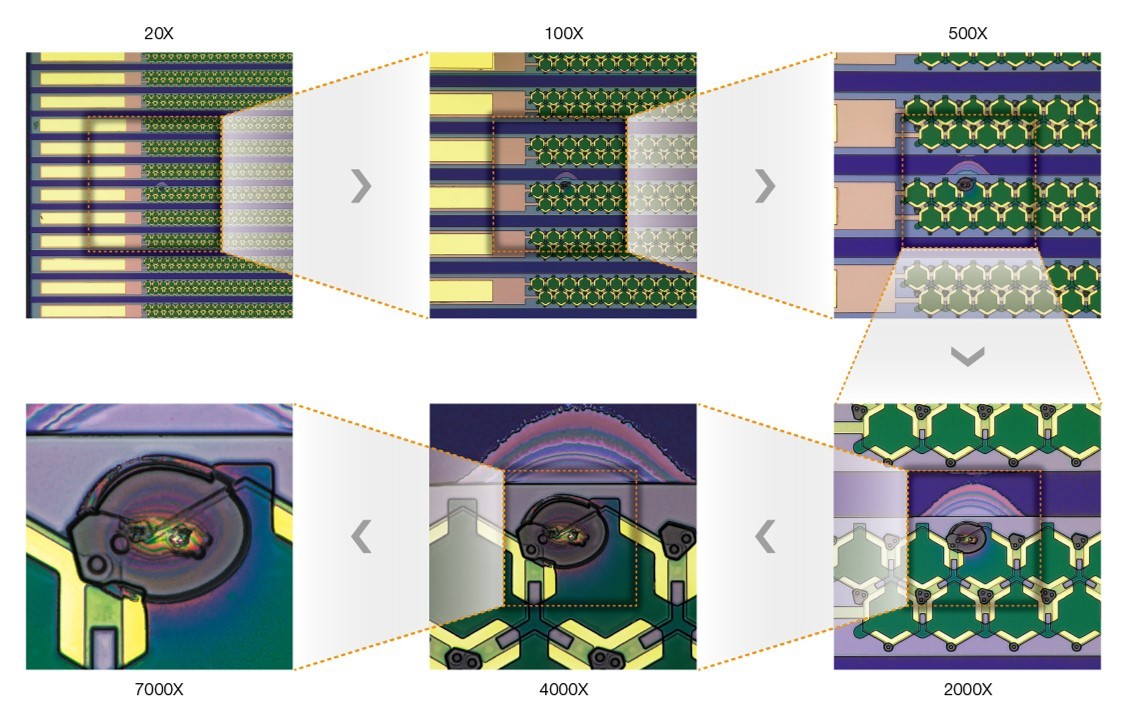

20–7,000X 放大倍率下的晶圓圖像對比
2、可迅速切換物鏡和六種觀察方式
顯微鏡的電動變焦光路結合了的觀察功能，可實現六種觀察方法和對比度增強功能：明場、暗場、MIX、偏光、簡易偏振和微分干涉。偏光觀察和對比度增強功能可以突出樣品表面的不規則和輪廓形貌。例如，此功能可用于在觀察晶圓表面較大的不規則形狀與細微破損和劃痕之間快速切換。從而用戶可以觀察到使用其他方法難以檢測到的對象。

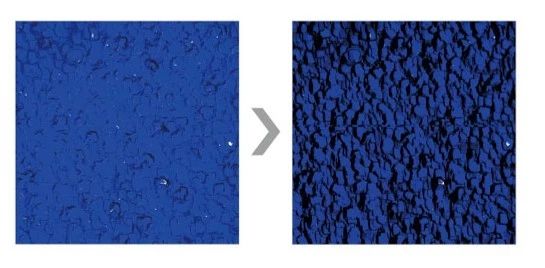

太陽能電池圖像對比
（左圖：明場觀察，右圖：偏光觀察）
單側光線照射突出了表面的不規則形狀。該項技術適用于觀察不規則形狀、扭曲的樣品和槽口。

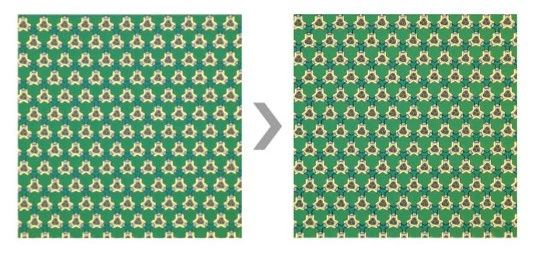

集成電路 (IC) 芯片圖像對比
（左圖：常規；右圖：帶對比度增強功能）
色彩清晰明亮的圖像替代了明暗圖像。
3、遠心光學系統保證了在整個放大范圍內的測量性。*
汽車制造商、精密設備和其他產品制造商必須測量和分析產品的規格，以證明產品的安全性。DSX1000 數碼顯微鏡使用遠心光學系統，在整個放大范圍內圖像失真極低，實現了有保證的準確度和重復性的高精度測量。為了確保準確度，在完成 DSX1000 顯微鏡的安裝后，奧林巴斯的技術人員將根據客戶使用環境對每臺顯微鏡進行校準。

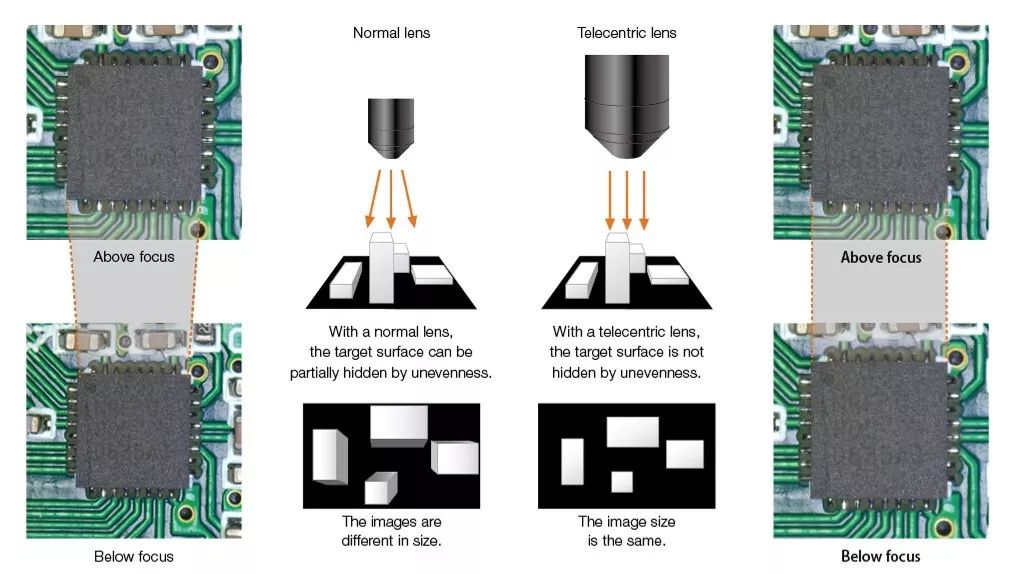

遠心光學系統和非遠心光學系統的圖像采集對比圖
改變聚焦位置不會改變圖像大小。
此新聞稿中的公司名稱和產品名稱分別是其對應公司的商標或注冊商標。
*必須由奧林巴斯進行校準。
